[Spark The Definitive Guide - BIG DATA PROCESSING MADE SIMPLE] 책을 중심으로 스파크를 개인 공부를 위해 요약 및 정리해보았습니다.
다소 복잡한 설치 과정은 도커에 미리 이미지를 업로해 놓았습니다. 즉, 도커 이미지를 pull하면 바로 스파크를 사용할 수 있습니다.

도커 설치 및 활용하는 방법 : [Spark] 빅데이터와 아파치 스파크란 - 1.2 스파크 실행하기
도커 이미지 링크 : https://hub.docker.com/r/ingu627/hadoop
예제를 위한 데이터 링크 : FVBros/Spark-The-Definitive-Guide
예제에 대한 실행 언어는 스칼라(scala)로 했습니다.
앞으로 스파크와 관련된 내용은 딥러닝 부분을 제외하고 스칼라로 진행될 예정입니다.

기본 실행 방법
1. 예제에 사용 될 데이터들은 도커 이미지 생성 후 spark-3.3.0 안의 하위 폴더 data를 생성 후, 이 폴더에 추가합니다.
1.1 데이터와 도커 설치 및 활용하는 방법은 위에 링크를 남겼습니다.
2. 프로그램 시작은 cd spark-3.3.0 후, ./bin/spark-shell 명령어를 실행하시면 됩니다.

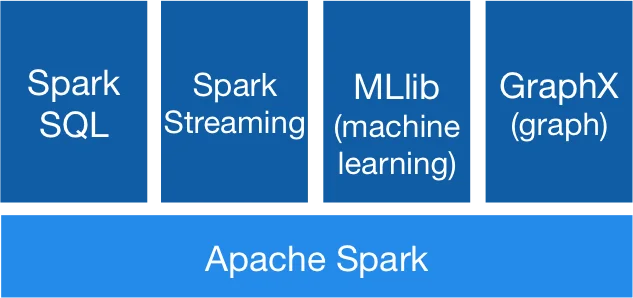

1. 정형 API 개요

  • 정형 API는 비정형 로그 파일로부터 반정형 CSV 파일, 매우 정형적인 파케이(parquet)파일까지 다양한 유형의 데이터를 처리할 수 있다.
  • 정형 API에는 다음과 같은 3가지 분산 컬렉션 API가 있다.
    • Dataset
    • DataFrame
    • SQL 테이블과 뷰
  • 배치(bacth)와 스트리밍(streaming)처리에서 정형 API를 사용할 수 있다.


다시 한번 정리
스파크는 트랜스포메이션의 처리 과정을 정의하는 분산 프로그래밍 모델이다.
사용자가 정의한 다수의 트랜스포메이션은 지향성 비순환 그래프(DAG)로 표현되는 명령을 만든다.
액션은 하나의 잡을 클러스터에서 실행하기 위해 스테이지와 태스크로 나누고 DAG로 처리 프로세스를 실행한다.



2. DataFrame과 Dataset

  • 스파크는 DataFrame과 Dataset이라는 2가지 구조화된 컬렉션 개념을 가지고 있다.
  • DataFrame과 Dataset은 잘 정의된 로우와 컬럼을 가지는 분산 테이블 형태의 컬렉션이다.
    • 각 컬럼은 다른 컬럼과 동일한 수의 로우를 가져야 한다. (null 포함)
    • 그리고 컬렉션의 모든 로우는 같은 데이터 타입 정보를 가지고 있어야 한다.
  • DataFrame과 Dataset은 결과를 생성하기 위해 어떤 데이터에 어떤 연산을 적용해야 하는지 정의하는 지연 연산의 실행 계획이며, 불변성을 가진다.
  • DataFrame에 액션을 호출하면 스파크는 트랜스포메이션을 실제로 실행하고 결과를 반환한다.



3 스키마

  • 스키마(schema)는 분산 컬렉션에 저장할 컬럼명과 데이터 타입을 정의한다.
  • 스키마는 데이터소스에서 얻거나 직접 정의할 수 있다.
  • 스키마는 여러 데이터 타입으로 구성되므로 어떤 데이터 타입이 어느 위치에 있는지 정의하는 방법이 필요하다.



4 스파크의 정형 데이터 타입 개요

  • 스파크는 실행 계획 수립과 처리에 사용하는 자체 데이터 타입 정보를 가지고 있는 카탈리스트(Catalyst) 엔진을 사용한다.
  • 카탈리스트 엔진은 다양한 실행 최적화 기능을 제공한다.
  • 스파크는 자체 데이터 타입을 지원하는 여러 언어 API와 직접 매핑되며, 각 언어에 대한 매핑 테이블을 가지고 있다.
  • 다음 코드 예제는 스칼라가 아닌 스파크의 덧셈 연산을 수행한다.
    • 덧셈 연산이 수행되는 이유는 스파크가 지원하는 언어를 이용해 작성된 표현식을 카탈리스트 엔진에서 스파크의 데이터 타입으로 변환해 명령을 처리하기 때문이다.
val df = spark.range(500).toDF("number")
df.select(df.col("number") + 10)


4.1 DataFrame과 Dataset 비교

  • DataFrame은 스키마에 명시된 데이터 타입의 일치 여부를 런타임(runtime)이 되어서야 확인한다.
  • Dataset은 스키마에 명시된 데이터 타입의 일치 여부를 컴파일 타임(compile time)에 확인한다.
    • Dataset은 JVM 기반의 언어인 스칼라와 자바에서만 지원한다.
    • 스칼라의 케이스 클래스(case class)로 Dataset의 데이터 타입을 정의한다.
  • 스파크의 DataFrame은 Row 타입으로 구성된 Dataset이다.
    • Row 타입은 스파크가 사용하는 ‘연산에 최적화된 인메모리 포맷’의 내부적인 표현 방식이다.
      • 스파크의 최적화된 내부 포맷을 사용하면 스파크가 지원하는 어떤 언어 API를 사용하더라도 동일한 효과와 효율성을 얻을 수 있다.
    • Row 타입을 사용하면 가비지 컬렉션(garbage collection)과 객체 초기화 부하가 있는 JVM 데이터 타입을 사용하는 대신 자체 데이터 포맷을 사용하기 때문에 매우 효율적인 연산이 가능하다.


4.2 컬럼

  • 컬럼(column)은 정수형(integer)이나 문자열(string)같은 단순 데이터 타입, 배열(array)이나 맵(map) 같은 복합 데이터 타입 그리고 null 값을 표현한다.
  • 스파크는 데이터 타입의 모든 정보를 추적하며 다양한 컬럼 변환을 제공한다.


4.3 로우

  • 로우(row)는 데이터 레코드(record)이다.
  • DataFrame의 레코드는 Row 타입으로 구성된다.
    • 로우는 SQL, RDD, 데이터소스에서 얻거나 직접 만들 수 있다.
  • .collect() : 액션기능으로 스파크 RDD/DataFrame에서 데이터를 검색(retrieve)한다. 1
    • 아래 예제에서 Row 객체로 이루어진 배열을 반환한다.
spark.range(2).toDF().collect()

  • 실행결과



4.4 스파크 데이터 타입


  • 스파크는 여러 가지 내부 데이터 타입을 가지고 있다.
  • 스파크 데이터 타입을 스칼라에서 사용하려면 다음과 같은 코드를 사용한다.
import org.apache.spark.sql.types._

val b = ByteType

  • 실행결과




5. 정형 API의 실행 과정

  • 이번에는 스파크 코드가 클러스터에서 실제 처리되는 과정을 살펴본다.

  • 정형 API 쿼리가 사용자 코드에서 실제 실행 코드로 변환되는 과정은 다음과 같다.

    1. DataFrame/Dataset/SQL을 이용해 코드를 작성한다.
    2. 스파크가 논리적 실행 계획(Logical Plan)으로 변환한다.
    3. 스파크는 논리적 실행 계획(Logical Plan)을 물리적 실행 계획(Physical Plan)으로 변환하며 그 과정에서 추가적인 최적화를 할 수 있는지 확인한다.
    4. 스파크는 클러스터에서 물리적 실행 계획(Physical Plan)(RDD 처리)을 실행한다.


  • 먼저 실행할 코드를 작성한다.
  • 작성한 스파크 코드는 콘솔이나 spark-submit 셸 스크립트로 실행한다.
  • 카탈리스트 옵티마이저(Catalyst Optimizer)는 코드를 넘겨받고 실제 실행 계획을 생성한다.
  • 마지막으로 스파크는 코드를 실행한 후 결과를 반환한다.



5.1 논리적 실행 계획

  • 첫 번째 실행 단계에서는 사용자 코드를 논리적 실행 계획으로 변환한다.


  • 논리적 실행 계획 단계에서는 추상적(abstract) 트랜스포메이션만 표현한다.
    • 이 단계에서는 드라이버나 익스큐터의 정보를 고려하지 않는다.
  • 그리고 사용자의 다양한 표현식을 최적화된 버전으로 변환한다.
  • 이 과정으로 사용자 코드는 검증전 논리적 실행 계획(unresolved logical plan)으로 변환된다.
    • 검증전 논리적 실행 계획은 코드의 유효성과 테이블이나 컬럼의 존재 여부만을 판단하는 과정이므로 아직 실행 계획을 검증하지 않은 상태이다.
  • 스파크 분석기(analyzer)는 컬럼과 테이블을 검증하기 위해 카탈로그(catalog), 모든 테이블의 저장소 그리고 DataFrame 정보를 활용한다.
  • 테이블과 컬럼에 대한 검증 결과는 카탈리스트 옵티마이저로 전달된다.
    • 카탈리스트 옵티마이저(Catalyst Optimizer)는 조건절 푸시 다운(predicate pushing down)이나 선택절 구문을 이용해 논리적 실행 계획을 최적화하는 규칙의 모음이다.


5.2 물리적 실행 계획

  • 이어서 물리적 실행 계획을 생성하는 과정이 시작된다.
  • 물리적 실행 계획은 논리적 실행 계획을 클러스터 환경에서 실행하는 방법을 정의한다.


  • Figure 4.3처럼 다양한 물리적 실행 전략을 생성하고 비용 모델을 이용해서 비교한 후 최적의 전략을 선택한다.
    • 테이블의 크기나 파티션 수 등의 물리적 속성을 고려해 지정된 연산 수행에 필요한 비용을 계산하고 비교하는 것이 그 예이다.
  • 물리적 실행 계획은 일련의 RDD와 트랜스포메이션으로 변환된다.
  • 스파크는 DataFrame, Dataset, SQL로 정의된 쿼리를 RDD 트랜스포메이션으로 컴파일한다.


5.3 실행

  • 스파크는 물리적 실행 계획을 선정한 다음 저수준 프로그래밍 인터페이스인 RDD를 대상으로 모든 코드를 실행한다.
  • 스파크는 런타임에 전체 task나 stage를 제거할 수 있는 자바 바이트 코드를 생성해 추가적인 최적화를 수행한다.
  • 마지막으로 스파크는 처리 결과를 사용자에게 반환한다.
