이 글은 스와핑(swapping)과 가상 메모리(virtual memory), 요구 페이징(demand paging), 페이지 교체 알고리즘, 스래싱(thrashing)과 워킹 셋(working set) 모델 등 운영체제의 메모리 관리 기법을 정리한다.

물리 메모리보다 큰 프로그램을 실행하는 출발점은 swapping이고, 그 위에 가상 메모리와 요구 페이징이 올라간다. 이 글은 그 위에서 페이지 교체 알고리즘과 할당·교체 정책, 그리고 스래싱을 막는 워킹 셋과 PFF 기법까지 순서대로 따라간다.

이 글에서 다루는 것

• Swapping과 가상 메모리. 물리 메모리를 초과하는 프로세스를 실행하게 해주는 기반
• Demand paging과 page fault. 필요한 page만 메모리에 올리는 방식
• 페이지 교체 알고리즘. Optimal, FIFO, LRU, LFU와 실제 시스템의 Clock
• 할당과 교체 범위. Page frame allocation, global vs local replacement
• Thrashing과 Working-Set·PFF. 다중 프로그래밍 정도를 조절하는 기법

Swapping

Swapping은 메모리 관리의 출발점이다 — 물리 메모리보다 큰 다중 프로그래밍을 가능하게 한다.

• Swapping : 스왑을 사용하면 모든 프로세스의 총 물리적 주소 공간이 시스템의 실제 물리적 메모리를 초과할 수 있게 해준다.
  • 시스템에서 multiprogramming 정도를 증가시켜줌.
  • 프로세스를 일시적으로 메모리에서 backing store로 쫓아내는 것
• Backing store
  • 디스크
    • 많은 사용자의 프로세스 이미지를 담을 만큼 충분히 빠르고 큰 저장 공간
• Swap in / Swap out
  • 일반적으로 중기 스케줄러(swapper)에 의해 swap out 시킬 프로세스 선정
  • priority-based CPU scheduling algorithm
    • priority가 낮은 프로세스를 swapped out 시킴
    • priority가 높은 프로세스를 메모리에 올려 놓음
  • Compile time 혹은 load time binding에서는 원래 메모리 위치로 swap in 해야 함
  • Execution time binding 에서는 추후 빈 메모리 영역 아무 곳에나 올릴 수 있음
  • swap time은 대부분 transfer time (swap되는 양에 비례하는 시간)임

• page out : moves a page from memory to backing store.
• page in : moves a page from backing store to memory.

Virtual Memory

가상 메모리는 논리 주소 공간과 물리 메모리를 분리해, 프로그램이 물리 메모리보다 커도 실행되게 한다.

• 프로그램이 물리적 메모리보다 더 클 수 있도록 메모리에 완전히 저장되지 않은 프로세스의 실행을 허용하는 기술
• 논리 메모리를 물리적 메모리에서 분리하여 메인 메모리를 매우 큰 스토리지 어레이로 추상화

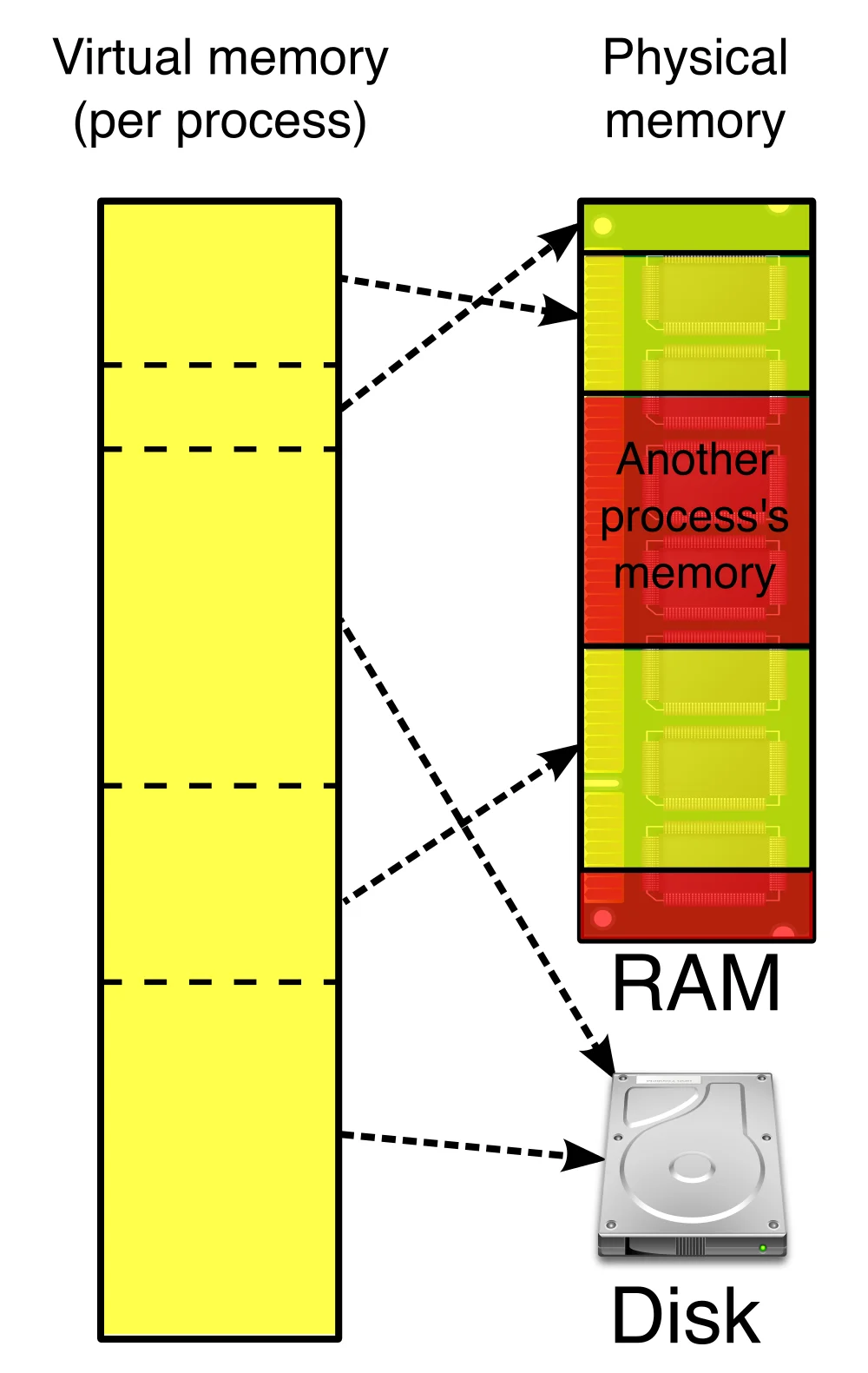

출처: Virtual memory - Wikimedia Commons (Ehamberg) (https://commons.wikimedia.org/wiki/File:Virtual_memory.svg), CC BY-SA 3.0 ¹

Virtual Address Space

• 프로세스가 메모리에 저장되는 방식에 대한 논리적(또는 가상) view

Shared library using virtual memory

Demand Paging

가상 메모리를 실제로 굴리는 방식이 요구 페이징이다 — 필요한 page만 그때그때 메모리에 올린다.

• 실제로 필요할 때(요청할 때만) page를 메모리에 올리는 것
  • I/O 양의 감소
  • Memory 사용량 감소
  • 빠른 응답 시간
  • 더 많은 사용자 수용
• 다만 이 이점은 참조 국소성(locality)이 좋은 프로그램에서 크게 나타난다. 국소성이 나쁘면 page fault가 잦아져 오히려 응답 시간이 느려질 수 있다. ²
• Valid/Invalid bit의 사용
  • valid : the page is both legal and in memory.
  • invalid : the page is either not valid or currently in secondary storage.
  • 처음에는 모든 page entry가 invalid로 초기화
  • address translation 시에 invalid bit이 set되어 있으면 -> page fault

Memory에 없는 Page의 Page Table

Structure of the Page Table

• 논리적 주소 공간이 커지면 page table가 지나치게 커진다.
• page table을 structure 하기 위한 기법
  1. Hierarchical Paging
  2. Hashed Page Table : for handling address space larger than 32 bits.



  1. Inverted Page Table

Page Fault

• invalid page를 접근하면 MMU가 trap을 발생시킴 (page fault trap)
• Kernel mode로 들어가서 page fault handler가 invoke됨
• 다음과 같은 순서로 page fault를 처리한다.
  1. Invalid reference? (ex. bad address, protection violation) -> abort process
  2. Get an empty page frame (없으면 뺏어온다: replace)
  3. 해당 페이지를 disk에서 memory로 읽어온다.
     1. disk I/O가 끝나기까지 이 프로세스는 CPU를 preempt 당함 (block)
     2. Disk read가 끝나면 page tables entry 기록, valid/invalid bit = valid
     3. ready queue에 process를 insert -> dispatch later
  4. 이 프로세스가 CPU를 잡고 다시 running
  5. 아까 중단되었던 instruction을 재개

정리하면, page fault는 trap → 빈 frame 확보 → disk read → 재개라는 한 번의 사이클로 처리된다.

Performance of Demand Paging

• Page Fault Rate $0 \le p \le 1.0$
  • if $p=0$ no page faults
  • if $p=1$, every reference is a fault
• Effective Access Time (EAT)
  • $\text{EAT} = (1-p)\times\text{memory access} + p\times(\text{OS/HW page fault overhead} + \text{swap page out if needed} + \text{swap page in} + \text{OS/HW restart overhead})$ ²

Free frame이 없는 경우

메모리가 꽉 찼을 때 새 page를 올리려면 누군가를 내보내야 한다 — 이것이 page replacement다.

• Page replacement
  • 어떤 frame을 빼앗아올지 결정해야 함
  • 곧바로 사용되지 않을 page를 쫓아내는 것이 좋음
  • 동일한 페이지가 여러 번 메모리에서 쫓겨났다가 다시 들어올 수 있음
• Replacement Algorithm
  • page-fault rate을 최소화하는 것이 목표
  • 알고리즘의 평가 : 주어진 page reference string에 대해 page fault를 얼마나 내는지 조사

기준은 언제나 ‘곧 안 쓸 page’다.

Optimal Algorithm

• MIN (OPT) : 가장 먼 미래에 참조되는 page를 replace

• 미래의 참조를 어떻게 아나?
  • Offline algorithm
• 다른 알고리즘의 성능에 대한 upper bound 제공
  • Belady’s optimal algorithm, MIN, OPT 등으로 불림

FIFO (First In First Out) Algorithm

LRU (Least Recently Used) Algorithm

• LRU : 가장 오래 전에 참조된 것을 지움

LFU (Least Frequently Used) Algorithm

• LFU : 참조 횟수(reference count)가 가장 적은 페이지를 지움
  • 최저 참조 횟수인 page가 여럿 있는 경우
    • LFU 알고리즘 자체에서는 여러 page 중 임의로 선정한다.
    • 성능 향상을 위해 가장 오래 전에 참조된 page를 지우게 구현할 수도 있다.
  • 장단점
    1. LRU처럼 직전 참조 시점만 보는 것이 아니라 장기적인 시간 규모를 보기 때문에 page의 인기도를 좀 더 정확히 반영할 수 있음
    2. 참조 시점의 최근성을 반영하지 못함
    3. LRU보다 구현이 복잡함

LRU와 LFU 알고리즘 예제

LRU와 LFU 알고리즘의 구현

• LRU에서는 시간 순서에 따라 일렬로 줄을 세움. 아래로 내려갈수록 가장 최근에 참조됨
• LFU는 heap을 이용해 트리 구조를 사용

다양한 캐슁 환경

교체 알고리즘은 캐슁 일반의 문제지만, paging system은 시간 제약이 다르다.

• 캐슁 기법
  • 한정된 빠른 공간(=캐쉬)에 요청된 데이터를 저장해 두었다가 후속 요청시 캐쉬로부터 직접 서비스하는 방식
  • paging system 외에도 cache memory, buffer caching, Web caching 등 다양한 분야에서 사용
• 캐쉬 운영의 시간 제약
  • 교체 알고리즘에서 삭제할 항목을 결정하는 일에 지나치게 많은 시간이 걸리는 경우 실제 시스템에서 사용할 수 없음
  • Buffer caching이나 Web caching의 경우
    • O(1)에서 O(log n)정도까지 허용
  • Paging system인 경우
    • page fault인 경우에만 OS가 관여함
    • 페이지가 이미 메모리에 존재하는 경우 참조시각 등의 정보를 OS가 알 수 없음
    • O(1)인 LRU의 list 조작조차 불가능 ³

주의: paging system에서는 page fault가 났을 때만 OS가 관여하므로, LRU·LFU가 필요로 하는 참조 정보를 OS가 알 수 없다.

Paging System에서 LRU, LFU 가능?

그래서 실제 시스템은 LRU를 그대로 쓸 수 없다 — 그 근사를 다음에서 다룬다.

Clock Algorithm

LRU를 실제 시스템에서 흉내 내는 방법이 Clock 알고리즘이다.

• Clock algorithm
  • LRU의 근사(approximation) 알고리즘
  • 여러 명칭으로 불림
    • Second chance algorithm
    • NUR (Not Used Recently) 또는 NRU (Not Recently Used)
  • Reference bit을 사용해서 교체 대상 페이지 선정 (circular list)
  • reference bit가 0인 것을 찾을 때까지 포인터를 하나씩 앞으로 이동
  • 포인터 이동하는 중에 reference bit 1은 모두 0으로 바꿈
  • Reference bit이 0인 것을 찾으면 그 페이지를 교체
  • 한 바퀴 되돌아와서도(=second chance) 0이면 그때에는 replace 당함
  • 자주 사용되는 페이지라면 second chance가 올 때 1
• Clock algorithm의 개선
  • reference bit과 modified bit (dirty bit)을 함께 사용
  • reference bit = 1 : 최근에 참조된 페이지
  • modified bit = 1 : 최근에 변경된 페이지 (I/O를 동반하는 페이지)

Page Frame의 Allocation

각 프로세스에 frame을 얼마나 나눠 줄지도 교체만큼 중요한 문제다.

• Allocation problem : 각 process에 얼마만큼의 page frame을 할당할 것인가?
• Allocation의 필요성
  • 메모리 참조 명령어 수행시 명령어, 데이터 등 여러 페이지 동시 참조
    • 명령어 수행을 위해 최소한 할당되어야 하는 frame의 수가 있음
  • Loop를 구성하는 page들은 한꺼번에 allocate되는 것이 유리함
    • 최소한의 allocation이 없으면 매 loop마다 page fault
• Allocation Scheme
  • Equal allocation : 모든 프로세스에 똑같은 개수 할당
  • Proportional allocation : 프로세스 크기에 비례하여 할당
  • Priority allocation : 프로세스의 priority에 따라 다르게 할당

Global vs Local Replacement

replacement의 범위를 프로세스 안으로 좁힐지, 시스템 전체로 넓힐지가 갈린다.

• Global replacement
  • Replace 시 다른 process에 할당된 frame을 빼앗아 올 수 있다.
  • Process별 할당량을 조절하는 또 다른 방법임
  • FIFO, LRU, LFU 등 알고리즘을 global replacement로 사용시에 해당
  • Working set, PFF 알고리즘 사용
• Local replacement
  • 자신에게 할당된 frame 내에서만 replacement
  • FIFO, LRU, LFU 등의 알고리즘을 process 별로 운영시

차이는 남의 frame을 뺏을 수 있느냐다.

두 방식에는 트레이드오프가 있다. Global replacement는 프레임 할당이 프로세스별로 고정되지 않아, 한 프로세스가 다른 프로세스의 frame을 과도하게 가져가면 그 프로세스의 page fault rate가 치솟아 전체 처리량이 흔들릴 수 있다. 반대로 Local replacement는 남는 frame을 다른 프로세스가 활용하지 못해 시스템 전체의 메모리 활용률이 낮아질 수 있다. ²

Thrashing

할당이 부족해지면 시스템 전체가 page 교체에만 매달리는 스래싱에 빠진다.

• Thrashing
  • 프로세스의 원활한 수행에 필요한 최소한의 page frame 수를 할당받지 못한 경우 발생
  • Page fault rate이 매우 높아짐
  • CPU utilization이 낮아짐
  • OS는 MPD (Multiprogramming degree)를 높여야 한다고 판단
  • 또 다른 프로세스가 시스템에 추가됨 (higher MPD)
  • 프로세스 당 할당된 frame의 수가 더욱 감소
  • 프로세스는 page의 swap in / swap out으로 매우 바쁨
  • 대부분의 시간에 CPU는 한가함
  • low throughput

CPU는 노는데 성능은 나쁘다면 스래싱을 의심한다.

Thrashing Diagram

스래싱을 막으려면 프로세스가 실제로 필요로 하는 frame의 양을 알아야 한다 — 그 기준이 다음의 working set이다.

Working-Set Model

스래싱을 막는 기준이 working set이다 — locality를 근거로 필요한 frame을 계산한다.

• Locality of reference
  • 프로세스는 특정 시간 동안 일정 장소만을 집중적으로 참조한다.
  • 집중적으로 참조되는 해당 page들의 집합을 locality set이라 함
• Working-set Model
  • Locality에 기반하여 프로세스가 일정 시간 동안 원활하게 수행되기 위해 한꺼번에 메모리에 올라와 있어야 하는 page들의 집합을 Working Set이라 정의함
  • Working Set 모델에서는 process의 working set 전체가 메모리에 올라와 있어야 수행되고 그렇지 않을 경우 모든 frame을 반납한 후 swap out (suspend)
  • Thrashing을 방지함
  • Multiprogramming degree를 결정함

Working-Set Algorithm

• Working set의 결정
  • Working set window를 통해 알아냄
  • window size가 $\Delta$인 경우
    • 시각 $t_i$에서의 working set WS ($t_i$)
      • Time interval $[t_i-\Delta, t_i]$사이에 참조된 서로 다른 페이지들의 집합
    • Working set에 속한 page는 메모리에 유지, 속하지 않은 것은 버림 (즉, 참조된 후 $\Delta$시간 동안 해당 page를 메모리에 유지한 후 버림)

정리하면, working set은 최근 $\Delta$ 시간 동안 참조된 page들의 집합이다.

• Working-Set Algorithm
  • Process들의 working set size의 합이 page frame의 수보다 큰 경우
    • 일부 process를 swap out시켜 남은 process의 working set을 우선적으로 충족시켜 준다. (MPD를 줄임)
  • Working set을 다 할당하고도 page frame이 남는 경우
    • Swap out되었던 프로세스에게 working set을 할당 (MPD를 키움)
• Window size $\Delta$
  • Working set을 제대로 탐지하기 위해서는 window size를 잘 결정해야 함
  • $\Delta$값이 너무 작으면 locality set을 모두 수용하지 못할 우려
  • $\Delta$값이 크면 여러 규모의 locality set 수용
  • $\Delta$값이 $\infty$이면 전체 프로그램을 구성하는 page를 working set으로 간주

PFF (Page-Fault Frequency) Scheme

Working set을 직접 구하기 어려울 때는 page-fault rate로 대신 판단한다.

• page-fault rate의 상한값과 하한값을 둔다.
  • Page fault rate이 상한값을 넘으면 frame을 더 할당한다.
  • Page fault rate이 하한값 이하면 할당 frame 수를 줄인다.
• 빈 frame이 없으면 일부 프로세스를 swap out

Page Size의 결정

마지막 변수는 page size다 — 크고 작음이 서로 다른 비용을 부른다.

• Page size를 감소시키면
  • 페이지 수 증가
  • 페이지 테이블 크기 증가
  • Internal fragmentation 감소
  • Disk transfer의 효율성 감소
    • Seek/rotation vs transfer
  • 필요한 정보만 메모리에 올라와 메모리 이용이 효율적
    • Locality의 활용 측면에서는 좋지 않음
• Trend (현재 트렌드)
  • Larger page size

핵심 정리

• Swapping과 가상 메모리. 물리 메모리를 초과하는 프로세스를 실행하게 해주는 기반이다.
• Demand paging. 필요한 page만 그때 메모리에 올려 I/O 양과 메모리 사용량을 줄인다.
• 페이지 교체 알고리즘. Optimal은 성능의 상한선이고, FIFO·LRU·LFU는 근사이며 실제 시스템은 Clock을 쓴다.
• 할당과 교체 범위. frame을 얼마나 나누고 어디서 뺏을지가 성능을 가른다.
• Thrashing과 Working-Set·PFF. 필요한 frame을 보장해 multiprogramming degree를 조절한다.
