Azure OpenAI 폐쇄망 네트워크 설계: VNet·Private Endpoint·Private DNS
사내에 LLM 기반 채팅 서비스를 올리면서 가장 먼저 부딪힌 벽은 모델 성능이나 프롬프트 품질이 아니라 네트워크였다. 임직원이 올리는 문서와 프롬프트에는 사내 기밀이 섞여 있고, 그 데이터가 흘러가는 경로 중 단 하나라도 공용 인터넷 위에 노출되면 그대로 보안 사고로 이어진다. 이 글은 사내 AI 채팅 플랫폼을 폐쇄망 가상 네트워크 위에 올리면서 확정한 네트워크 설계를 기록한 것이며, 구축과 운영을 아우르는 10편 연재의 첫 번째 글이다.
1편에서는 인프라의 뼈대가 되는 계층, 즉 가상 네트워크(VNet)와 서브넷 분리, Private Endpoint를 통한 PaaS 사설 연결, Private DNS Zone을 이용한 이름 해석 재정의까지를 다룬다. 애플리케이션 계층(Container Apps)이나 인증(Entra ID), 게이트웨이(APIM)는 각각 뒤 편에서 따로 정리한다.
1. 왜 공용 엔드포인트로는 부족한가
1.1 위협 모델: 무엇을 지키려는가
“API 키를 안전하게 보관하면 되지 않나”라는 접근은 위협 모델을 절반만 보는 것이다. 공용 엔드포인트를 열어 두는 순간 다음 세 가지 공격면이 동시에 열린다.
- 자격 증명 탈취(Credential Theft): API 키는 결국 어딘가에 문자열로 존재한다. 환경 변수, CI 로그, 이미지 레이어, 개발자 노트북 어디든 유출 경로가 생기면 그 키 하나로 사내 LLM 쿼터 전체가 열린다.
- 트래픽 스니핑(Traffic Sniffing): TLS를 쓰더라도 엔드포인트가 공용 IP로 노출되면 DNS 스푸핑, 중간자(MITM) 개입, 프록시 우회 같은 시나리오를 배제할 수 없다. 특히 사내 프록시가 TLS를 종료(TLS Termination)하는 환경에서는 평문에 가까운 구간이 생긴다.
- 공용 IP 노출 표면(Attack Surface): 공용 엔드포인트는 스캔 대상이 된다. 인증 실패 로그가 쌓이기 시작하면 그 자체가 브루트포스 시도의 증거다.
핵심은 키를 지키는 문제가 아니라 도달 자체를 막는 문제라는 점이다. 키가 유출되어도 해당 자원에 도달할 네트워크 경로가 없으면 사고는 성립하지 않는다.
1.2 데이터 거버넌스가 네트워크 격리를 요구하는 이유
사내 보안 규정과 감사 요구사항은 보통 “기밀 데이터가 처리되는 구간은 통제된 네트워크 안에 있어야 한다”는 문장으로 귀결된다. 이 요구를 만족시키는 방법은 두 가지뿐이다.
- 데이터를 사내로 가져온다: 자체 호스팅 모델을 온프레미스에 올린다. 비용과 운영 부담이 급격히 커지고, 최신 모델을 쓰기 어렵다.
- 모델은 관리형 서비스를 쓰되 연결 경로를 사설로 만든다: Azure OpenAI 같은 관리형 서비스를 사설 네트워크 종단(Private Endpoint)으로만 붙이고 공용 접근을 전면 차단한다.
실용적으로는 두 번째 경로가 현실적이며, 이 글의 전체 설계도 여기에 맞춰져 있다. 데이터는 결국 사내 VNet 안에서 생성되고, 사설 IP로만 관리형 서비스에 도달한다.
1.3 엔터프라이즈 요구사항 체크리스트
설계에 들어가기 전에 만족해야 할 조건을 먼저 고정했다. 이후 섹션은 이 체크리스트를 하나씩 해소하는 과정이다.
| 요구사항 | 설계 대응 | 검증 방법 |
|---|---|---|
| 애플리케이션이 인터넷에 노출되지 않는다 | 내부 전용 VNet + internal LB | 공용 IP 부재 확인 |
| 관리형 AI 서비스가 공용 IP로 도달 불가 | Private Endpoint + publicNetworkAccess: Disabled |
사설 IP 반환 확인 |
| 이름 해석이 사설 IP로 고정된다 | Private DNS Zone + VNet Link | nslookup 사설 IP 확인 |
| 온프레미스에서도 동일 경로로 접근 | 조건부 포워더(Forwarder) 연동 | 사내 DNS 질의 테스트 |
| 접근 이력이 남는다 | Log Analytics 진단 로그 | 쿼리 로그 확인 |
2. VNet 설계: 서브넷 분리
2.1 snet-aca와 snet-pe를 나누는 이유
하나의 서브넷에 애플리케이션과 Private Endpoint를 몰아넣으면 세 가지 문제가 생긴다.
- 위임(Delegation) 충돌: Container Apps 환경은 서브넷을
Microsoft.App/environments에 위임해야 한다. 위임된 서브넷은 다른 용도로 재사용할 수 없고, NSG·라우팅 정책의 자유도도 제한된다. Private Endpoint를 같은 서브넷에 두면 위임 제약에 함께 묶인다. - IP 고갈: Container Apps는 리플리카가 늘어날 때마다 서브넷 IP를 소비한다. 반면 Private Endpoint는 개수만큼 고정 IP를 영구 점유한다. 성격이 다른 소비자를 분리하지 않으면 스케일아웃 시점에 IP가 부족해진다.
- 정책 분리: Private Endpoint 서브넷은 인바운드가 사설 IP로만 들어오므로 NSG 규칙을 매우 좁게 유지할 수 있다. 애플리케이션 서브넷과 동일한 규칙을 공유하면 불필요하게 넓은 허용이 생긴다.
그래서 snet-aca(애플리케이션 전용, 위임)와 snet-pe(Private Endpoint 전용, 위임 없음)를 완전히 분리했다.
2.2 CIDR 설계
VNet은 10.0.0.0/16으로 잡아 향후 확장 여지를 남겼다. 그 위에 두 서브넷을 /23과 /24로 나눈다.
VNet: vnet-hub-prod (10.0.0.0/16)
├── snet-aca 10.0.4.0/23 (10.0.4.0 ~ 10.0.5.255, 512 IPs) ← Microsoft.App/environments 위임
├── snet-pe 10.0.1.0/24 (10.0.1.0 ~ 10.0.1.255, 256 IPs) ← Private Endpoint 전용
└── (예약) 10.0.2.0/24 ← 온프레미스 게이트웨이/방화벽 확장용
- snet-aca를 /23으로 넉넉히: Container Apps 환경은 노드와 리플리카 수에 비례해 IP를 소비한다.
/24로 시작했다가 확장 시점에 서브넷 크기를 바꾸려면 환경을 재생성해야 하므로, 처음부터/23을 할당해 재작업을 피했다. - snet-pe를 /24로: Private Endpoint는 리소스당 NIC 하나, 고정 IP 하나를 영구 점유한다. 초기에는
pe-aoai,pe-blob,pe-keyvault3개만 필요하지만 앞으로 늘어날 것을 감안해/24를 잡았다. - 비워 둔 대역:
10.0.2.0/24는 온프레미스 연결 게이트웨이나 방화벽 삽입을 염두에 두고 예약했다. 나중에 하이브리드 연결을 붙일 때 VNet 주소 공간을 다시 건드리지 않아도 된다.

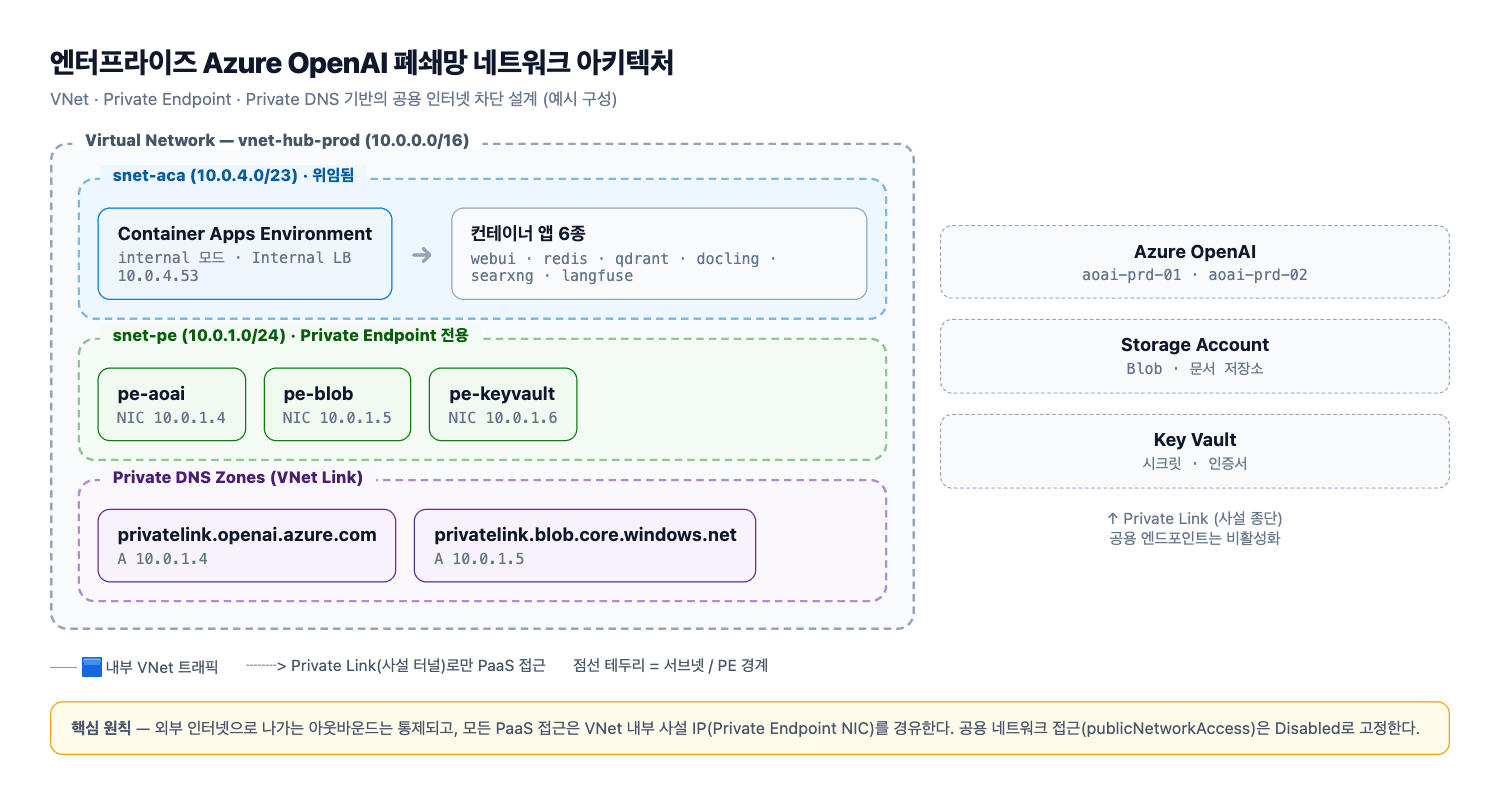

위 다이어그램은 하나의 VNet 안에서 애플리케이션 서브넷과 Private Endpoint 서브넷이 분리되고, Private Endpoint가 각각 사설 IP를 통해 Azure OpenAI·Blob·Key Vault로 연결되는 구조를 보여준다. 애플리케이션은 사설 IP만 알 뿐 관리형 서비스의 공용 FQDN에는 접근할 수 없다.
2.3 az CLI로 VNet과 서브넷 만들기
가장 먼저 VNet을 만든다.
# VNet 생성 (10.0.0.0/16)
az network vnet create \
--resource-group rg-ai-chat-prod \
--name vnet-hub-prod \
--location eastus2 \
--address-prefixes 10.0.0.0/16
이어서 애플리케이션 서브넷을 만들고 Container Apps 환경에 위임한다. 위임(--delegations)을 빼먹으면 컨테이너 환경 생성 단계에서 실패한다.
# snet-aca: Microsoft.App/environments 위임
az network vnet subnet create \
--resource-group rg-ai-chat-prod \
--vnet-name vnet-hub-prod \
--name snet-aca \
--address-prefixes 10.0.4.0/23 \
--delegations Microsoft.App/environments
# snet-pe: Private Endpoint 전용 (위임 없음)
az network vnet subnet create \
--resource-group rg-ai-chat-prod \
--vnet-name vnet-hub-prod \
--name snet-pe \
--address-prefixes 10.0.1.0/24
snet-pe에 --delegations를 주지 않는다는 점이 중요하다. Private Endpoint는 위임된 서브넷에 배치할 수 없으며, 애플리케이션 위임과 네트워크 정책 설정도 서로 다르다. 필요하면 --disable-private-endpoint-network-policies true로 snet-pe에서 프라이빗 엔드포인트용 네트워크 정책을 명시적으로 끈다.
3. Private Endpoint로 PaaS 연결
3.1 Private Endpoint는 무엇인가
Private Endpoint(사설 엔드포인트) 는 관리형 PaaS 리소스 앞에 세우는 사설 네트워크 인터페이스(NIC)다. 개념적으로는 “PaaS 리소스의 사설 IP 버전을 내 서브넷 안에 하나 찍어 낸다”에 가깝다.
- Private Endpoint를 만들면
snet-pe안에 NIC가 생기고, 그 NIC에 서브넷 대역의 사설 IP(예:10.0.1.4)가 할당된다. - 애플리케이션은 이 사설 IP로 PaaS 리소스에 도달한다. 트래픽은 Microsoft 백본을 따라 이동하며 공용 인터넷을 경유하지 않는다.
- 리소스 종류별로 endpoint가 분리된다. 이 프로젝트에서는 다음 세 개를 만들었다.
| Private Endpoint | 대상 리소스 | 사설 IP(예시) | 용도 |
|---|---|---|---|
pe-aoai |
aoai-prd-01 (Azure OpenAI) |
10.0.1.4 |
LLM 추론·임베딩 |
pe-blob |
st-chatprod (Storage) |
10.0.1.5 |
RAG 문서·감사 로그 저장 |
pe-keyvault |
Key Vault | 10.0.1.6 |
시크릿·인증서 관리 |

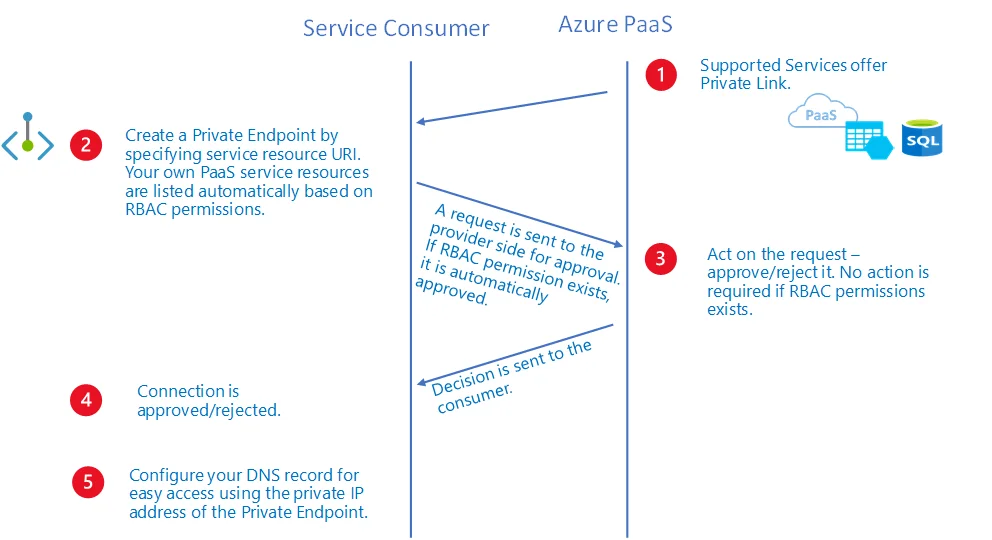

3.2 publicNetworkAccess 차단과 연결 승인
Private Endpoint를 만드는 것만으로는 부족하다. 공용 접근을 명시적으로 끄지 않으면 요청은 여전히 공용 IP로도 들어올 수 있다. 두 가지를 함께 해야 사설 전용이 완성된다.
publicNetworkAccess: Disabled: 리소스 수준에서 공용 엔드포인트 접근을 차단한다. 이 값을 끄지 않으면 DNS가 사설 IP를 가리켜도 공용 경로가 열려 있다.- Connection state(연결 상태): Private Endpoint는 생성 시 자동 승인되지 않을 수 있다. 승인되지 않은 연결은
Pending상태로 대기하며, 대상 리소스 소유자가Approved로 바꿔야 실제 트래픽이 흐른다.
# Private Endpoint 생성 (snet-pe에 NIC 배치)
az network private-endpoint create \
--resource-group rg-ai-chat-prod \
--name pe-aoai \
--vnet-name vnet-hub-prod \
--subnet snet-pe \
--connection-name conn-aoai \
--private-connection-resource-id "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/rg-ai-chat-prod/providers/Microsoft.CognitiveServices/accounts/aoai-prd-01" \
--group-id account
# 연결 상태 확인 → ProvisioningState / PrivateLinkServiceConnectionState
az network private-endpoint show \
--resource-group rg-ai-chat-prod \
--name pe-aoai \
--query "privateLinkServiceConnections[0].privateLinkServiceConnectionState"
# 공용 접근 차단
az cognitiveservices account update \
--resource-group rg-ai-chat-prod \
--name aoai-prd-01 \
--public-network-access Disabled
--group-id account는 Azure OpenAI의 서브 리소스 이름이다. 리소스 종류마다 group ID가 다르므로(Blob은 blob, Key Vault는 vault) 잘못 지정하면 연결이 생성되지 않는다.
3.3 연결이 살아 있는지 확인하는 지점
연결 상태를 확인할 때 함께 봐야 할 값이 몇 가지 있다.
- ProvisioningState:
Succeeded여야 NIC가 정상 배치된 것이다.Failed면 서브넷 위임이나 정책 설정이 원인인 경우가 대부분이다. - PrivateLinkServiceConnectionState:
Approved여야 한다.Pending이면 승인 대기 중이고,Rejected면 연결 정의 자체를 다시 봐야 한다. - 할당된 사설 IP:
privateEndpoint.networkInterfaces[0].ipConfigurations[0].privateIPAddress로 실제 IP를 확인한다. 이 값이 뒤에서 DNS 레코드와 일치해야 한다.
4. Private DNS Zone — 공용 도메인을 사설 IP로
4.1 privatelink 존이 필요한가
여기서 흔한 착각이 하나 있다. Private Endpoint를 만들면 aoai-prd-01.openai.azure.com 같은 공용 FQDN이 자동으로 사설 IP를 가리킬 것이라는 기대다. 실제로는 그렇지 않다. 이름 해석은 DNS가 담당하고, Private Endpoint는 IP 경로만 제공한다. 둘을 연결해 주는 것이 Private DNS Zone이다.
aoai-prd-01.openai.azure.com은 공용 DNS에서 공용 IP를 반환하도록 정해져 있다. 이 이름을 사설 IP로 바꾸려면 조회 경로를 사설 존으로 돌려야 한다.
- Zone 이름 규칙: Private Endpoint용 사설 존은 공용 도메인 앞에
privatelink.를 붙인 이름을 쓴다. Azure OpenAI는privatelink.openai.azure.com, Blob은privatelink.blob.core.windows.net, Key Vault는privatelink.vaultcore.azure.net이다. - VNet Link: 존을 VNet에 연결(
virtual-network-link)해야 그 VNet의 리소스가 사설 존을 조회 대상으로 본다. 링크가 없으면 존은 존재하지만 아무도 쓰지 않는다.
4.2 CNAME 체인 재정의 원리
왜 privatelink. 접두어가 필요한지 이해하려면 원래 해석 순서를 봐야 한다.
정상(공용) 해석:
aoai-prd-01.openai.azure.com
└─ CNAME → aoai-prd-01.privatelink.openai.azure.com
└─ A → (공용 IP)
사설 해석 (privatelink 존 + VNet Link 등록 후):
aoai-prd-01.openai.azure.com
└─ CNAME → aoai-prd-01.privatelink.openai.azure.com ← 공용 DNS가 반환
└─ A → 10.0.1.4 ← 사설 존이 재정의
핵심은 공용 DNS가 이미 CNAME을 privatelink.* 도메인으로 넘겨주도록 설계되어 있다는 점이다. 그래서 사설 존에서 *.privatelink.* 부분만 A 레코드로 사설 IP에 묶어 주면, 앞단 질의는 그대로 두고 마지막 단계만 사설로 바뀐다. 도메인 체인을 다시 설계할 필요가 없다.

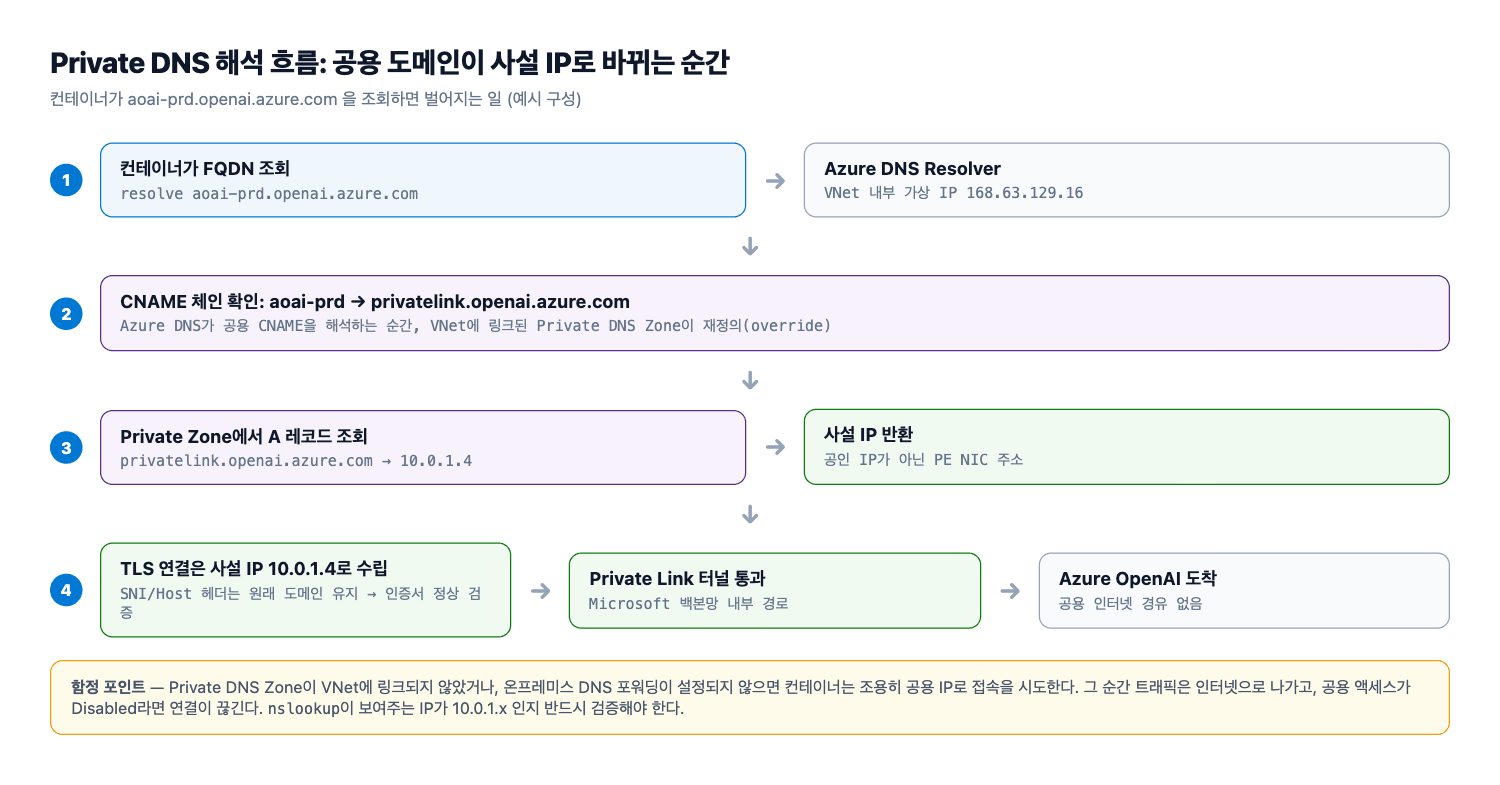

위 그림은 클라이언트가 공용 FQDN을 조회할 때 공용 DNS가 CNAME을 반환하고, VNet에 연결된 사설 존이 마지막 A 레코드를 사설 IP로 응답하는 흐름을 나타낸다. VNet Link가 빠지면 이 재정의 단계가 통째로 생략된다.
4.3 존 생성·링크·A 레코드
세 단계를 순서대로 실행한다. ① 존 생성, ② VNet Link, ③ A 레코드 등록.
# ① Azure OpenAI용 Private DNS Zone
az network private-dns zone create \
--resource-group rg-ai-chat-prod \
--name privatelink.openai.azure.com
# ② VNet Link (VNet의 리소스가 이 존을 조회하도록)
az network private-dns link vnet create \
--resource-group rg-ai-chat-prod \
--zone-name privatelink.openai.azure.com \
--name link-vnet-hub-prod \
--virtual-network vnet-hub-prod \
--registration-enabled false
# ③ A 레코드 — pe-aoai NIC에 할당된 사설 IP로 매핑
az network private-dns record-set a create \
--resource-group rg-ai-chat-prod \
--zone-name privatelink.openai.azure.com \
--name aoai-prd-01
az network private-dns record-set a add-record \
--resource-group rg-ai-chat-prod \
--zone-name privatelink.openai.azure.com \
--record-set-name aoai-prd-01 \
--ipv4-address 10.0.1.4
--registration-enabled false는 자동 등록을 쓰지 않겠다는 뜻이다. Private Endpoint용 존에서는 레코드를 명시적으로 관리하는 편이 예측 가능하다. 운영에서는 az network private-endpoint dns-zone-group create로 Private Endpoint와 DNS 존을 묶어 A 레코드 생성을 자동화할 수 있다.
같은 방식으로 privatelink.blob.core.windows.net, privatelink.vaultcore.azure.net 존을 각각 만들고 VNet Link와 A 레코드를 추가한다.
5. 검증과 함정
5.1 검증 절차
설계가 끝났으면 “정말 사설 IP로 간다”를 세 각도에서 확인한다. 세 검증은 서로 다른 계층을 보므로, 하나만 통과했다고 전체가 맞다고 볼 수 없다.
# ① 이름 해석: 사설 IP가 반환되어야 한다
nslookup aoai-prd-01.openai.azure.com
# 기대: Address 10.0.1.4 (공용 IP가 나오면 DNS Zone·VNet Link 문제)
# ② 사설 존 레코드 확인
az network private-dns record-set a list \
--resource-group rg-ai-chat-prod \
--zone-name privatelink.openai.azure.com \
--output table
# ③ Private Endpoint 연결 상태
az network private-endpoint show \
--resource-group rg-ai-chat-prod \
--name pe-aoai \
--query "privateLinkServiceConnections[0].privateLinkServiceConnectionState.status"
# 기대: Approved
마지막으로 사설 IP로 TLS 연결이 정상인지 확인한다. 인증서가 공용 도메인 기준으로 발급되므로, 사설 IP로 접속해도 호스트명 검증(--resolve로 FQDN 고정)이 통과해야 한다.
# 사설 IP로 연결하되 SNI/Host는 FQDN으로 고정 → 인증서 검증까지 통과하는지 확인
curl -v --resolve aoai-prd-01.openai.azure.com:443:10.0.1.4 \
https://aoai-prd-01.openai.azure.com/
5.2 흔한 실패 3가지
① DNS Zone에 VNet Link 누락 → 공용 IP로 시도 후 차단
가장 빈번한 실패다. publicNetworkAccess: Disabled는 정상적으로 걸었는데 nslookup이 공용 IP를 반환하면, 클라이언트는 공용 IP로 접속을 시도하고 차단된다. 증상은 “연결은 되는데 403/연결 거부”로 나타나며, 원인은 대개 존은 만들었지만 VNet Link가 없거나 다른 VNet에 연결된 경우다. 애플리케이션이 여러 VNet·피어링에 걸쳐 있으면 각 VNet마다 링크가 필요하다.
② 온프레미스 DNS 포워딩 설정 누락
VNet 안에서는 168.63.129.16(Azure DNS)이 사설 존을 해석하지만, 온프레미스 사내망에서 오는 질의는 자체 DNS를 거친다. 사내 DNS가 *.openai.azure.com 질의를 그대로 공용 DNS로 보내면 온프레미스 사용자는 공용 IP를 받고 차단된다. 해결은 사내 DNS에 조건부 포워더(Conditional Forwarder) 를 추가해 privatelink.* 도메인 질의를 Azure DNS나 전용 DNS 포워더 VM으로 넘기는 것이다.
③ DNS 캐시(TTL)로 인한 일시적 오해석
Private Endpoint와 DNS 레코드를 새로 만들었는데도 특정 클라이언트가 계속 공용 IP로 접속한다면, 대개 그 클라이언트의 DNS 캐시에 이전 응답이 남아 있는 것이다. 특히 JVM이나 일부 애플리케이션은 DNS 결과를 프로세스 수명 동안 캐시한다. ipconfig /flushdns, resolvectl flush-caches 같은 플러시를 하거나 재시작이 필요하며, TTL 만료를 기다리는 편이 안전할 때도 있다.
6. 정리
세 계층을 하나의 원칙으로 묶으면 설계는 다음 네 가지로 요약된다.
- 아웃바운드 통제: 애플리케이션이 나가는 경로는 사설 종단으로만 허용하고, 공용 인터넷으로 나가는 기본 경로를 남기지 않는다.
- 사설 종단 일원화: PaaS는 리소스마다 Private Endpoint를 세워 접근 지점을 사설 IP 하나로 모은다. 예외 경로를 만들지 않는다.
- 공용 액세스 전면 차단:
publicNetworkAccess: Disabled를 기본값으로 두고, 필요하면 예외를 명시적으로 연다. “일단 열어 두고 나중에 막자”는 순서를 뒤집는다. - 이름까지 사설로: 경로만 사설이고 이름이 공용을 가리키면 절반짜리 설계다. Private DNS Zone과 VNet Link로 해석 단계까지 사설로 고정한다.
다음 편에서는 이 VNet 위에 애플리케이션 계층을 올린다. Container Apps 환경을 internal 모드로 배치하고, 내부 로드 밸런서와 스케일링 규칙을 잡으면서 서브넷 위임이 실제로 어떤 제약을 만드는지 다룰 예정이다.
